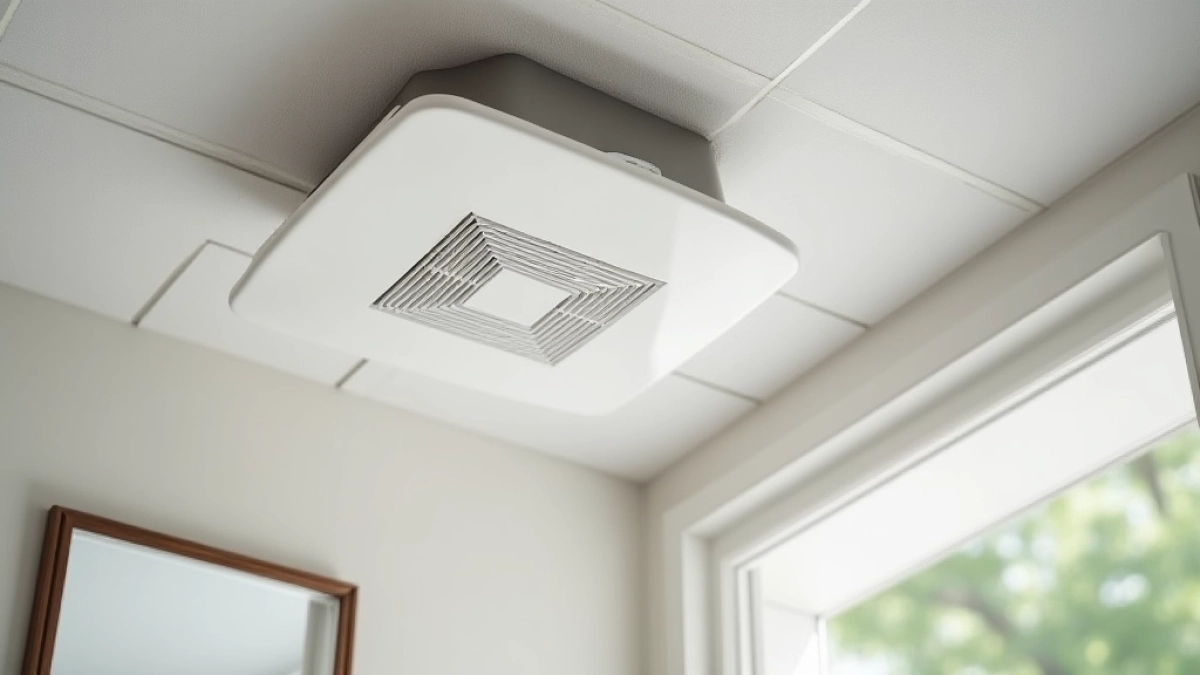

Rekuperator sufitowy do łazienki 200 m³ bez skroplin

Każdy, kto choć raz walczył z zaparowanymi lustrami, grzybem w narożnikach i zapachem wilgoci po prysznicu, wie, że wentylacja grawitacyjna w łazience dawno przestała wystarczać. Rekuperator sufitowy do łazienki potrafi rozwiązać wszystkie trzy problemy jednocześnie: odprowadzić zużyte powietrze, odzyskać z niego ciepło i wilgoć, a potem zwrócić świeży nawiew bez otwierania okna. Najciekawsze są modele entalpiczne o wydajności 200 m³/h, bo działają bez skroplin, a więc bez instalacji odpływowej, co w bloku czy w mieszkaniu z podwieszanym sufitem robi ogromną różnicę.

• Entalpiczny czy krzyżowy, który rekuperator sufitowy sprawdzi się lepiej
• Montaż rekuperatora sufitowego w łazience bez odpływu kondensatu krok po kroku
• Koszty eksploatacji i realne oszczędności na ogrzewaniu z rekuperatorem 200 m³
• Parametry techniczne, głośność i fakty, które wpływają na komfort
• Zastosowania i lista kontrolna przed zakupem

Entalpiczny czy krzyżowy, który rekuperator sufitowy sprawdzi się lepiej

Różnica między wymiennikiem entalpicznym a klasycznym krzyżowym (przeciwprądowym) sprowadza się do jednego zjawiska fizycznego: kondensacji. Standardowy rekuperator schładza strumień wywiewny do temperatury, w której para wodna zamienia się w ciecz. W domu oznacza to rurkę odpływową, syfon, a czasem pompkę skroplin. Rekuperator entalpiczny przenosi zarówno ciepło, jak i wilgoć przez membranę polimerową, więc kondensat po prostu nie powstaje.

Konsekwencje tej jednej zmiany są bardzo praktyczne. Brak rurki odpływowej to brak ryzyka zatkania syfonu, brak montażu w stropie z zachowaniem spadku i brak dodatkowego kosztu rzędu 300-600 zł za instalację skroplinową. W łazience, gdzie pod sufitem biegną już rury wodne i kanały wentylacyjne, każdy zbędny element to potencjalny problem.

W polskim klimacie, gdzie zimą wilgotność w ogrzewanych pomieszczeniach spada poniżej 30%, a latem w łazience po prysznicu skacze do 90%, wymiennik entalpiczny wyrównuje te skoki niemal bezobsługowo. To dlatego w łazienkach i kuchniach coraz częściej zastępuje rozwiązania krzyżowe.

Montaż rekuperatora sufitowego w łazience bez odpływu kondensatu krok po kroku

Sufitowy montaż w łazience rządzi się swoimi prawami, bo sufit to jednocześnie strop między piętrami lub dach. Trzeba uwzględnić wysokość pomieszczenia (minimum 2,3 m po zabudowie), dostęp do kanału wentylacyjnego grawitacyjnego lub ściany zewnętrznej, nośność stropu oraz trasę prowadzenia kanałów nawiewno-wywiewnych. Wymiary typowego rekuperatora sufitowego o wydajności 200 m³/h to około 26,4 × 66 × 58 cm, co oznacza, że potrzebujemy podwieszanego sufitu obniżonego o 28-35 cm.

Co sprawdzić przed zakupem

• Kubatura łazienki: powierzchnia × 3 m wysokości. Dla 8 m² daje to 24 m³, przy 0,5 wymiany na godzinę wystarczy 12 m³/h, ale w praktyce dobiera się 60-100 m³/h, by skutecznie usunąć wilgoć po prysznicu.
• Przekrój króćców: standardowo Ø 125 mm lub Ø 150 mm. Przy Ø 125 maksymalny opłacalny przepływ to około 160 m³/h, więc do pełnych 200 m³/h lepiej wybrać Ø 150.
• Dostęp do kanału wywiewnego: grawitacyjny komin wentylacyjny musi mieć wystarczający ciąg, a średnica przyłącza nie mniejsza niż króciec rekuperatora.
• Nośność stropu: masa urządzenia to 12-18 kg, a wibroizolacja to dodatkowe 3-5 kg. W drewnianym stropie potrzebne będą belki montażowe.
• Drzwiczki rewizyjne: bez nich nie wymienisz filtra, a serwisant nie sprawdzi wymiennika.

Sam montaż zaczyna się od wyznaczenia osi rekuperatora względem kanału wywiewnego. Krótsza trasa kanałowa to mniejsze opory i cichsza praca. Uchwyty montażowe przykręca się do stropu przez kotwy stalowe lub wkręty do drewna, a potem rekuperator zawiesza na śrubach regulacyjnych i poziomuje. To ważne, bo przy prędkości 200 m³/h nawet milimetrowe odchylenie od poziomu generuje szum turbulentny w kanałach.

Kanały elastyczne (aluminiowe lub z PVC) prowadzi się z minimalnym promieniem gięcia równym 1,5 średnicy. Każdy łagodny łuk zmniejsza opór o około 30% w porównaniu z ostrym kolanem 90°. Izolacja akustyczna kanałów (wełna mineralna 25 mm) tłumi hałas o 8-12 dB, co przy 31,5 dB samego urządzenia daje różnicę między szeptem a ledwo słyszalnym szumem.

W modelach entalpicznych bypass manualny pozwala latem wyłączyć odzysk ciepła, gdy temperatura na zewnątrz jest wyższa niż wewnątrz. Bez bypassu rekuperator pracowałby jak klimatyzacja grzewcza, czyli bezsensownie.

Komunikacja BMS (Building Management System) to funkcja dla domów inteligentnych. Standardowo urządzenie działa na trzech biegach wentylatorów AC, sterowanych pokrętłem lub panelem ściennym. Jeśli masz KNX, Modbus albo system oparty na przekaźnikach, upewnij się, że rekuperator ma wyjście sygnałowe 0-10 V. To drobny detal, który na etapie montażu łatwo przeoczyć, a potem kosztuje kable w ścianie.

Dobór wydajności do kubatury

Koszty eksploatacji i realne oszczędności na ogrzewaniu z rekuperatorem 200 m³

Zużycie energii samego rekuperatora to około 25-55 W na biegu drugim przy wydajności 130-160 m³/h. Przy pracy ciągłej w sezonie grzewczym (210 dni × 24 h) daje to rachunek rzędu 130-280 zł rocznie. Jednocześnie odzysk ciepła zmniejsza zapotrzebowanie na grzanie świeżego powietrza o 60-80%, co w typowym domu 120 m² oznacza redukcję kosztu ogrzewania o 800-1400 zł rocznie.

Zwrot z inwestycji wylicza się prosto. Urządzenie + montaż to wydatek rzędu 5500-8500 zł. Przy rocznej oszczędności netto (po odjęciu kosztu prądu) wynoszącej 900-1100 zł, zwrot następuje po 6-9 latach. Do tego dochodzi przedłużenie żywotności budynku, bo brak wilgoci w narożnikach oznacza brak kosztownych remontów tynku i powłok malarskich.

Filtr G3 w rekuperatorze entalpicznym wystarcza na 3-6 miesięcy pracy ciągłej. Koszt wymiany to 25-60 zł za komplet. Sygnalizacja zabrudzenia po określonej liczbie godzin pracy (zwykle 1500-2500 h) włącza diodę lub zmienia kolor kontrolki, więc nie trzeba pamiętać o kalendarzu.

Brak filtra F9 i presostatu w modelach podstawowych nie jest wadą, lecz świadomym kompromisem. Filtr F9 zatrzymuje pyłki i drobnoustroje, ale zwiększa opory i kosztuje więcej. W łazience, gdzie źródłem zanieczyszczeń jest głównie aerozol z mydła i szamponu, a nie smog miejski, G3 w zupełności wystarcza. Jeśli jednak mieszkasz przy ruchliwej ulicy i masz alergię, dopłata do wersji z filtrem F7 to rozsądna inwestycja rzędu 400-700 zł.

Parametry techniczne, głośność i fakty, które wpływają na komfort

Przy wydajności 200 m³/h wentylator pracuje na trzecim biegu z prędkością obrotową około 2400 obr./min, co generuje szum rzędu 31,5 dB w odległości 1 m. Szept w ciszy nocnej to około 30 dB, lodówka w kuchni to 38-42 dB, więc rekuperator sufitowy w łazience jest cichszy niż domowy AGD, którego nawet nie słyszysz przy oglądaniu serialu.

Sprawność 82% oznacza, że z każdego kilowata ciepła oddanego przez wywiew, do nawiewu wraca 820 W. Przy temperaturze wewnętrznej 22°C i zewnętrznej -10°C strumień powietrza 200 m³/h przenosi około 1,8 kW mocy grzewczej. Gdyby to ciepło trzeba było uzupełnić grzejnikiem, kosztowałoby to właściciela domu około 4,5-6 zł dziennie w sezonie. Stąd realne oszczędności liczone w tysiącach złotych rocznie.

Rekuperator entalpiczny nie jest cudownym rozwiązaniem w każdym klimacie. W górskim domu na 800 m n.p.m., gdzie wilgotność zimą spada do 15-20%, nawilżanie przez odzysk wilgoci bywa niepożądane. W takim wnętrzu lepiej sprawdzi się rekuperator krzyżowy z nagrzewnicą wstępną, który osusza powietrze i daje się łatwo uzupełnić o nawilżacz kanałowy.

Zastosowania i lista kontrolna przed zakupem

Rekuperator sufitowy o wydajności 200 m³/h i konstrukcji entalpicznej sprawdza się wszędzie tam, gdzie liczy się brak skroplin i skuteczne sterowanie wilgotnością. W domach jednorodzinnych obsługuje centralnie łazienkę, kuchnię i pralnię, a w mieszkaniach w bloku działa jako lokalny wentylator z odzyskiem ciepła. W halach magazynowych, warsztatach i lokalach usługowych zastępuje klasyczną wentylację mechaniczną, jednocześnie obniżając koszty ogrzewania zimą.

Czy ten rekuperator jest dla Ciebie? 10 pytań

1. Czy Twoje mieszkanie ma 60-130 m²?
2. Czy w łazience pojawia się para na lustrach i grzyb w narożnikach?
3. Czy masz możliwość obniżenia sufitu o minimum 30 cm?
4. Czy masz dostęp do komina wentylacyjnego lub możliwość przebicia ściany zewnętrznej?
5. Czy zależy Ci na odzysku ciepła bez rurki odpływowej?
6. Czy w domu mieszkają alergicy (jeśli tak, rozważ wersję z F7)?
7. Czy planujesz system inteligentnego domu (BMS, KNX, Modbus)?
8. Czy zima w Twojej okolicy trwa ponad 4 miesiące?
9. Czy wilgotność w mieszkaniu spada poniżej 35% zimą?
10. Czy chcesz, by wentylacja działała cicho w nocy?

Pięć lub więcej odpowiedzi twierdzących oznacza, że rekuperator sufitowy entalpiczny 200 m³/h będzie trafnym wyborem. Mniej niż trzy to sygnał, że wystarczy wentylator kanałowy z higrostatem lub lokalny wyciąg łazienkowy.

Specyfikacja techniczna opisywanych parametrów opiera się na wymaganiach normy PN-EN 13141-8 (wentylacja budynków. Badanie właściwości elementów. Część 8: Jednostki wentylacyjne mechanicznie odzyskujące ciepło) oraz PN-EN 16798-3 (energetyczne właściwości budynków. Wentylacja budynków. Część 3: Wentylacja budynków niemieszkalnych). Wymiana powietrza 0,5/h w pomieszczeniach mieszkalnych wynika z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 149-155, Dz.U. 2019 poz. 1065 z późn. zm.). Dane dotyczące sprawności odzysku ciepła i wilgoci zgodne są z raportami technicznymi Producenta urządzeń wentylacyjnych z rodziny Inspiro, opublikowanymi na stronie producentavent.pl. Porównania głośności oparte na krzywej hałasu wg ISO 226:2003 (Acoustics. Normal equal-loudness-level contours).
