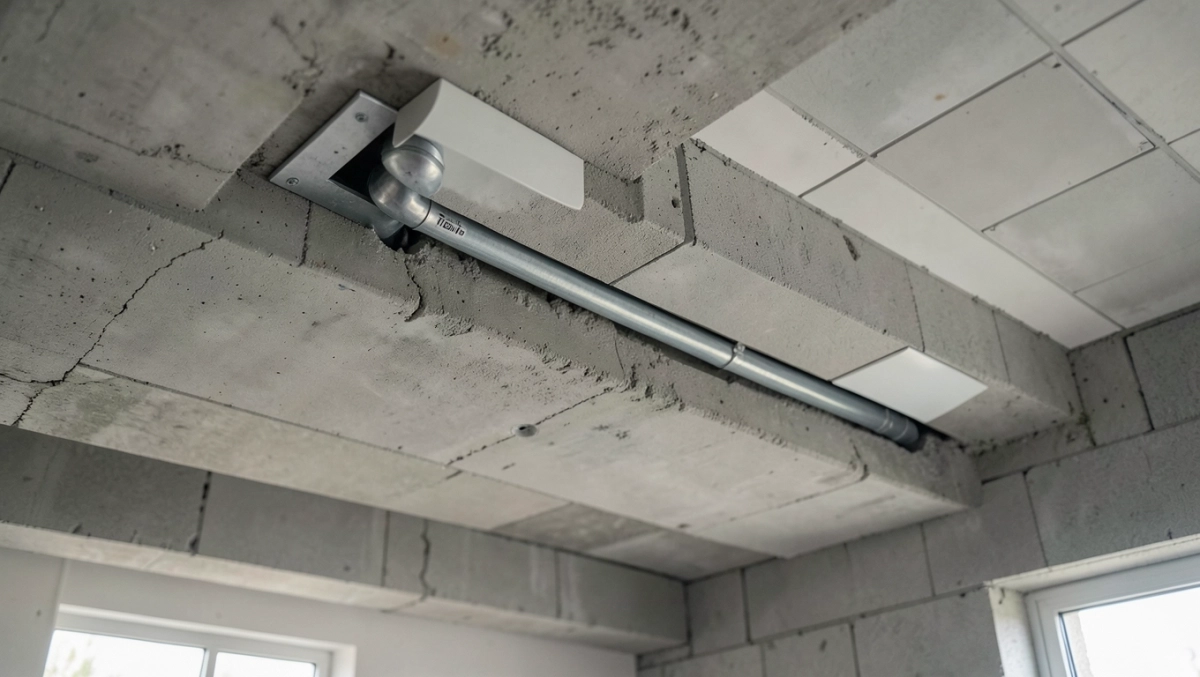

Rekuperacja w stropie Teriva: jak zaplanować otwory i nie żałować

Brak otworów na przewody wentylacji mechanicznej w stropie Teriva to najczęstsza przyczyna kosztownych poprawek na etapie wykończenia domu. Kucie gotowego stropu gęstożebrowego generuje hałas, pył i realne ryzyko naruszenia zbrojenia, a jednocześnie obniża izolacyjność akustyczną przegrody. Warto więc potraktować rekuperację w stropie Teriva jako osobny etap projektowy, nie jako dodatek do instalacji.

• Trzy metody wykonania otworów: wiercenie, nawiercanie pustaków, rura osłonowa
• Dobór rury osłonowej i izolacji akustycznej w stropie Teriva
• Rozmieszczenie otworów w stropie gęstożebrowym: projekt i praktyka
• Narzędzia i technika wiercenia w stropie Teriva
• Osadzanie rur osłonowych przed betonowaniem: krok po kroku
• Błędy wykonawcze przy otworach na rekuperację w stropie Teriva
• Co robić, gdy strop już stoi

Trzy metody wykonania otworów: wiercenie, nawiercanie pustaków, rura osłonowa

Wybór technologii zależy przede wszystkim od stanu stropu w momencie decyzji o montażu. Gdy strop już stoi, pozostaje wiercenie diamentowe lub kucie, co zawsze podnosi koszt i czas realizacji. Znacznie lepiej wypada planowanie kanałów wentylacyjnych na etapie betonowania, kiedy można kształtować położenie otworów bez naruszania konstrukcji.

Wariant 1: wiercenie w gotowym stropie. Wymaga wiertnicy diamentowej z koronką o średnicy dopasowanej do średnicy przewodu (najczęściej 150-200 mm). Koszt jednego otworu z operatorem oscyluje między 180 a 350 zł za sztukę, a czas wykonania to około 20-40 minut. Ryzyko polega na przecięciu pręta zbrojeniowego lub osłabieniu żebra rozdzielczego, dlatego przed wierceniem niezbędna jest lokalizacja zbrojenia skanerem ferromagnetycznym.

Wariant 2: nawiercanie pustaków stropowych przed betonowaniem. Polega na wykonaniu otworu w pustaku ceramicznym lub betonowym jeszcze przed ułożeniem nadbetonu. Najłatwiej wyciąć otwór szlifierką kątową z tarczą diamentową, a następnie ustabilizować geometrię wkładką z PVC. Metoda wymaga ekipy, która zna projekt instalacji sanitarnej i potrafi nanieść punkty na szalunek. Koszt: 40-80 zł za otwór, czas 10-15 minut.

Wariant 3: wycięcie połówki pustaka plus rura osłonowa. To najtańsze rozwiązanie: połówkę pustaka wycina się piłą, od spodu montuje kawałek sklejki jako deskowanie, w powstały otwór wsuwa się rurę kanalizacyjną PVC przyciętą na grubość stropu. Nadbeton zalewa rurę, tworząc monolityczną przepust. Po rozdeskowaniu od spodu widoczny jest jedynie betonowy kołnierz wokół rury. Cena materiałów: 15-30 zł za otwór, czas 8-12 minut.

Uwaga: w stropach gęstożebrowych żebra rozdzielcze przenoszą główne obciążenia. Każdy otwór w żebrze powyżej 150 mm wymaga wpisu w dzienniku budowy i akceptacji konstruktora (Warunki Techniczne, Dz.U. 2022 poz. 1225).

Dobór rury osłonowej i izolacji akustycznej w stropie Teriva

Rura osłonowa pełni dwie funkcje: formuje kanał dla przewodu wentylacyjnego i oddziela go termicznie oraz akustycznie od konstrukcji stropu. Najczęściej stosuje się rury kanalizacyjne PVC HT lub KG o średnicy zewnętrznej 160 mm, ponieważ mieszczą przewód elastyczny 125 mm oraz 2 cm wełny mineralnej jako izolację akustyczną.

Średnica rury nie jest przypadkowa. Przewód wentylacyjny o przekroju 125 mm zapewnia prędkość powietrza poniżej 3 m/s, co utrzymuje hałas instalacji na poziomie 25-30 dB w odległości metra od anemostatu. Gdyby zastosować mniejszą średnicę, prędkość rosłaby, a wraz z nią szum generowany przez rekuperator. Zbyt duża rura z kolei zabiera cenne centymetry z warstwy izolacji termicznej stropu.

Materiał rury osłonowej ma znaczenie drugorzędne wobec średnicy. PVC sprawdza się w typowych warunkach, bo nie reaguje z betonem i zachowuje sztywność podczas zalewania. W stropach z ogrzewaniem podłogowym lepiej sprawdzają się rury PP, które wytrzymują wyższą temperaturę. W obu przypadkach kluczowe jest, by rura wystawała 2-3 cm ponad górny poziom stropu: ułatwia to późniejsze uszczelnienie pianką montażową.

Dlaczego 2 cm wełny mineralnej, a nie styropianu

Wełna mineralna pochłania dźwięk inaczej niż styropian. Jej włóknista struktura rozprasza fale akustyczne, zamieniając energię dźwięku na ciepło. Styropian odbija fale, więc szum z rekuperacji przenika do pomieszczenia przez strop. Norma PN-EN ISO 717-1 klasyfikuje strop z otworem zaopatrzonym w wełnę jako mający lepszy wskaźnik izolacyjności od dźwięków powietrznych (Rw + C o około 4-6 dB wyżej niż bez izolacji).

Parametry wełny mineralnej odpowiedniej do stropu Teriva: gęstość minimum 30 kg/m³, lambda 0,035 W/(m·K), klasa reakcji na ogień A1. Przy średnicy wewnętrznej rury osłonowej 160 mm i przewodzie 125 mm zostaje 17,5 mm luzu na każdą stronę. Po owinięciu przewodu matą z wełny o grubości 20 mm uzyskuje się szczelny, akustycznie absorbujący pakiet.

Wskazówka: owinięcie przewodu elastycznego aluminiowanego matą z wełny mineralnej i owinięcie folią aluminiową chroni izolację przed kondensacją pary wodnej w okresie zimowym.

Rozmieszczenie otworów w stropie gęstożebrowym: projekt i praktyka

Lokalizacja otworów wynika z dwóch dokumentów: projektu budowlanego (rozmieszczenie pomieszczeń) oraz projektu instalacji wentylacji mechanicznej (rozmieszczenie anemostatów). Bez ich koordynacji ekipa montażowa często trafia na żebro rozdzielcze lub ścianę działową, co wymusza korekty w terenie. Otwory w stropie na wentylację mechaniczną warto nanieść na szalunek jeszcze przed ułożeniem pustaków.

Najczęstsze położenie otworów to narożniki pomieszczeń oraz strefy przy ścianach działowych. Wynika to z faktu, że anemost nawiewny montuje się zwykle 30-50 cm od ściany, a sam przewód prowadzi się najkrótszą trasą do pionu wentylacyjnego. Unikanie środka pokoju zmniejsza ryzyko kolizji z belkami stropowymi i ułatwia późniejsze prowadzenie listew przypodłogowych.

Przekrój prostokątny w podłodze: kiedy go stosować

Gdy pion wentylacyjny znajduje się pośrodku rzutu domu, a strop ma ograniczoną grubość (np. Teriva 24 cm), przewód okrągły 125 mm nie mieści się w warstwie nadbetonu. Rozwiązaniem jest przewód o przekroju prostokątnym 220 × 60 mm lub 200 × 80 mm, prowadzony w warstwie podłogi. Wymaga to niższej warstwy styropianu w danym miejscu, ale pozwala uniknąć obniżania sufitu.

Decyzja o przekroju wpływa na akustykę inaczej niż przy rurze okrągłej. Przewody płaskie mają większy obwód wewnętrzny przy tej samej powierzchni przekroju, więc opory przepływu rosną o 15-25%. To z kolei wymusza wyższą moc wentylatora rekuperatora, a więc i wyższe zużycie energii. Bilans zysków i strat warto przeliczyć przed podjęciem decyzji.

Narzędzia i technika wiercenia w stropie Teriva

Wiercenie w stropie Teriva wymaga innego podejścia niż w stropie monolitycznym. W gęstożebrowym rdzeniu pustaka dominuje ceramika lub beton komórkowy, natomiast żebra i belki stanowią klasyczny żelbet. Zmieniając narzędzie w trakcie pracy, można przewiercić się przez oba materiały, ale trzeba rozróżniać ich zachowanie pod koronką diamentową.

Wypożyczenie wiertnicy diamentowej kosztuje 150-250 zł za dobę, usługa z operatorem 350-600 zł za dzień. Samodzielne wiercenie opłaca się przy 4-6 otworach, bo wtedy różnica w cenie pokrywa koszt wypożyczenia. Przy większej liczbie otworów (8 i więcej) zdecydowanie lepiej wynająć fachowca z wiertnicą na prowadnicy, który utrzyma prostopadłość.

Ostrzeżenie: nigdy nie wierć otworów w stropie Teriva na podstawie szkicu odręcznego. Projekt instalacji musi być naniesiony przez uprawnionego projektanta, a lokalizacja zbrojenia sprawdzona skanerem. Nacięcie pręta nośnego osłabia nośność stropu i wymaga kosztownej ekspertyzy konstruktora.

Osadzanie rur osłonowych przed betonowaniem: krok po kroku

Procedura osadzania rury osłonowej w stropie Teriva składa się z sześciu kroków. Ich kolejność ma znaczenie, bo błąd na etapie deskowania trudno skorygować po ułożeniu zbrojenia.

• Krok 1. Wytyczenie osi otworu na szalunku od spodu stropu z dokładnością ±2 cm.
• Krok 2. Wycięcie połówki pustaka piłą do betonu komórkowego lub szlifierką.
• Krok 3. Montaż deskowania z kawałka sklejki wodoodpornej 12 mm przykręconej do szalunku od spodu.
• Krok 4. Wsunięcie rury PVC w otwór, stabilizacja drutem wiązałkowym do zbrojenia górnego.
• Krok 5. Uszczelnienie pianką montażową styku rura-pustak (zapobiega wypływaniu mleczka cementowego).
• Krok 6. Betonowanie z zachowaniem ciągłości zagęszczania w obrębie otworu.

Efekt końcowy: od spodu widoczny gładki kołnierz betonowy wokół rury, od góry gładka powierzchnia stropu bez widocznych śladów ingerencji. Po 28 dniach dojrzewania betonu rura osłonowa jest gotowa do przepuszczenia izolowanego przewodu elastycznego.

Błędy wykonawcze przy otworach na rekuperację w stropie Teriva

Najczęstszy błąd to za mała średnica rury osłonowej. Wykonawca zakłada przewód 100 mm zamiast 125 mm, by zmieścić otwór w wąskim żebrze. Po montażu okazuje się, że rekuperator nie zapewnia wymaganej wydajności, a prędkość powietrza w kanałach przekracza 4 m/s, generując uciążliwy szum. Korekta wymaga wykucia starego otworu i wykonania nowego w innym miejscu.

Drugi częsty problem to brak izolacji akustycznej. Ekipa montażowa prowadzi przewód wentylacyjny bezpośrednio przez rurę osłonową, bez wełny mineralnej. Efekt: strop staje się membraną akustyczną, która przenosi szum rekuperatora do salonu lub sypialni na piętrze. Pomiar decybelomierzem przy anemostacie pokazuje 38-42 dB zamiast oczekiwanych 25-28 dB.

Trzecia kategoria błędów to uszkodzenie zbrojenia przy wierceniu w gotowym stropie. Wiercenie "na oko" bez skanera kończy się przecięciem pręta nośnego w żebrze. Konstruktor po oględzinach najczęściej nakazuje wzmocnienie żebra przez wklejenie prętów i wykonanie nadbetonu kompensacyjnego. Koszt naprawy wielokrotnie przewyższa oszczędność na etapie wiercenia.

Uwaga: samowolna zmiana położenia otworów bez wpisu do dziennika budowy niesie ryzyko utraty ochrony ubezpieczeniowej w razie awarii. Każde odstępstwo od projektu wymaga akceptacji kierownika budowy i konstruktora.

Co robić, gdy strop już stoi

Modernizacja istniejącego stropu Teriva bez otworów na wentylację mechaniczną wymaga trzech kompromisów. Pierwszy: obniżenie sufitu podwieszanego o 6-8 cm, by poprowadzić kanały nad stropem. Drugi: prowadzenie przewodów w grubości wylewki (10-12 cm straty). Trzeci: kucie stropu diamentowe z pełną obsługą konstruktora.

Kucie w gotowym stropie kosztuje 250-400 zł za otwór (w zależności od średnicy), ale daje najczystszy efekt akustyczny. Wymaga jednak zgłoszenia robót budowlanych naruszających konstrukcję i wykonania dokumentacji powykonawczej. Bez tego ubezpieczyciel może odmówić wypłaty odszkodowania w razie zalania lub pęknięcia stropu.

Mini-glosariusz

• Pustak stropowy element wypełniający stropu Teriva, wykonany z ceramiki lub betonu komórkowego, w którym formuje się otwory.
• Żebro rozdzielcze betonowa belka między pustakami, przenosząca obciążenia stropu; otwory w żebrze wymagają zgody konstruktora.
• Rura osłonowa fragment rury PVC osadzony w stropie, przez który przechodzi izolowany przewód wentylacyjny.
• Anemostat nawiewnik lub wywiewnik sufitowy regulujący strumień powietrza w pomieszczeniu.
• Rekuperator centrala wentylacyjna z wymiennikiem ciepła, odzyskująca energię z powietrza wywiewanego.

Staranne rozmieszczenie otworów w stropie Teriva przed betonowaniem to inwestycja, która zwraca się wielokrotnie: krótszy czas montażu rekuperacji, cichsza praca instalacji i brak ryzyka naruszenia konstrukcji. Jeśli planujesz dom piętrowy z wentylacją mechaniczną, uwzględnij ten temat w projekcie, nie w trakcie wykończenia. Więcej o technologii stropowej i prowadzeniu instalacji w stropach znajdziesz na stronie stropy-podłasze.pl.
