Rekuperacja w posadzce z ogrzewaniem podłogowym – jak połączyć?

Stawiasz nowy dom i głowisz się, jak upchnąć rekuperację i ogrzewanie podłogowe w jednej posadzce, żeby nie wyszedł klops z nagrzewaniem świeżego powietrza czy stratami ciepła? Wielu inwestorów wpada w panikę na myśl o niewidocznych rurach, które mogą się zepsuć po latach, ale da się to zrobić sprytnie kanały wentylacyjne biegną obok grzewczych bez wzajemnego psucia się nawzajem. Rozłożę ci to na czynniki pierwsze: od podstaw integracji, przez unikanie pułapek termicznych, po montaż bez demolki i realne oszczędności na rachunkach. Po lekturze będziesz wiedział, czy to rozwiązanie dla ciebie, i jak je ogarnąć bez wpadek.

• Podstawy integracji rekuperacji w posadzce z ogrzewaniem podłogowym
• Zalety kanałów rekuperacyjnych obok rur grzewczych w posadzce
• Jak uniknąć podgrzewania powietrza w kanałach rekuperacji podłogowej
• Montaż rekuperacji w posadzce z ogrzewaniem bez kucia
• Oszczędności energetyczne rekuperacji i ogrzewania w jednej posadzce
• Projektowanie posadzki z rekuperacją i ogrzewaniem podłogowym
• Przykłady realizacji rekuperacji w posadzce z ogrzewaniem podłogowym
• Pytania i odpowiedzi: Rekuperacja w posadzce a ogrzewanie podłogowe

Podstawy integracji rekuperacji w posadzce z ogrzewaniem podłogowym

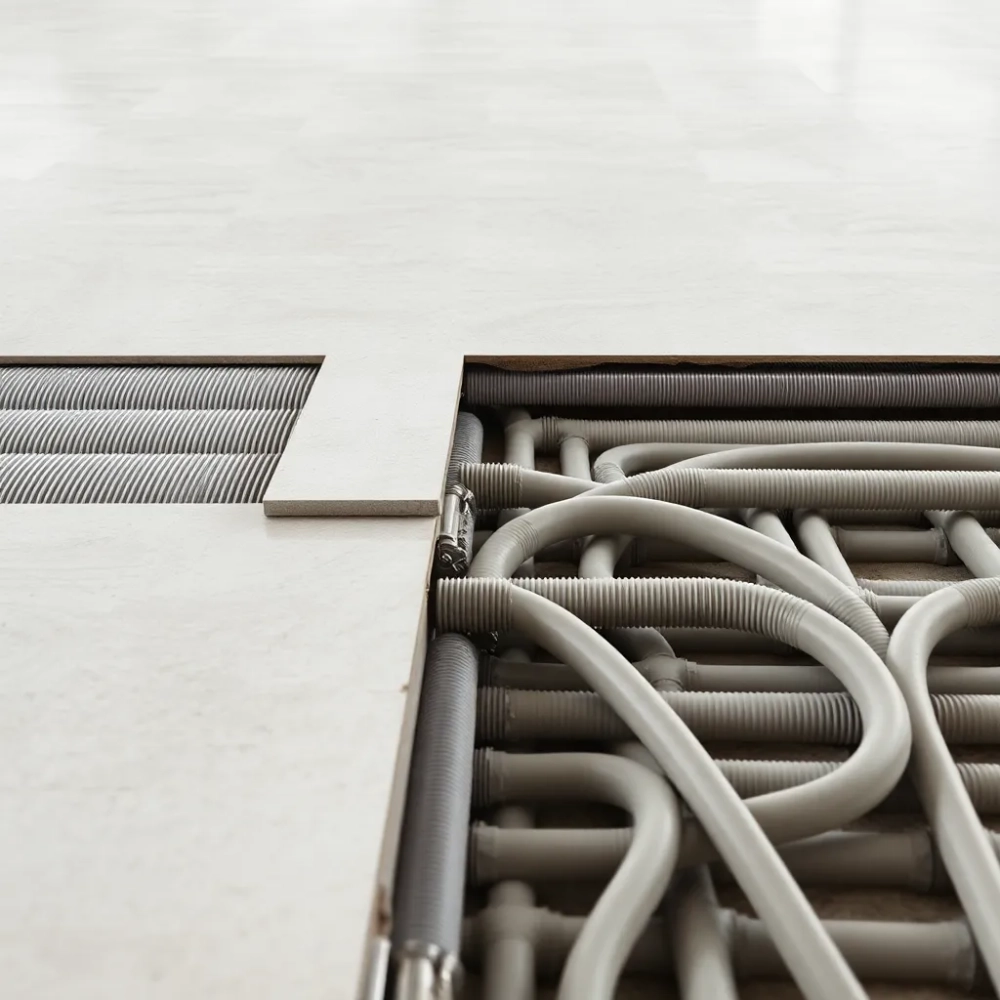

Kanały rekuperacji w posadzce to po prostu płaskie rury wentylacyjne wbudowane w warstwę wylewki, tuż obok pętli rur grzewczych z wodą lub elektrycznych mat. Oba systemy dzielą tę samą przestrzeń pod podłogą, co pozwala na równomierny rozkład świeżego powietrza od dołu pomieszczenia. Rekuperator odzyskuje ciepło z powietrza wywiewanego, a nawiew trafia prosto do stóp mieszkańców, mieszając się naturalnie z unoszącym się ciepłem z ogrzewania. Taka konfiguracja wymaga precyzyjnego projektowania, bo grubość posadzki musi pomieścić obie instalacje zazwyczaj 6-10 cm wylewki nad nimi. W praktyce kanały rekuperacyjne mają przekrój 50x100 mm, a rury grzewcze średnicę 16-20 mm, co ułatwia ich współistnienie.

Integracja zaczyna się na etapie surowym budynku, gdy układa się izolację termiczną, a potem układa się maty lub rury grzewcze i równolegle kanały wentylacyjne. Centrala rekuperacyjna stoi zazwyczaj w garażu lub kotłowni, a jej nawiewy łączą się z posadzką przez dystrybutory powietrza. Wentylacja mechaniczna z odzyskiem ciepła osiąga sprawność do 90%, co idealnie współgra z niskotemperaturowym ogrzewaniem podłogowym zasilanym pompą ciepła. Kluczowe jest zachowanie odległości między elementami, by uniknąć kondensacji czy przegrzania. W ten sposób posadzka staje się multifunkcyjna, obsługując grzanie, chłodzenie latem i wentylację naraz.

Podstawowa zasada to separacja termiczna: kanały rekuperacji nie mogą być w bezpośrednim kontakcie z rurami grzewczymi, bo ciepło przenikłoby do świeżego powietrza, podnosząc jego temperaturę niepotrzebnie. Używa się pianki izolacyjnej lub dystansów, co podnosi wysokość konstrukcji o 1-2 cm. Norma PN-EN 1264 reguluje parametry ogrzewania podłogowego, a dla rekuperacji PN-EN 13141 określa wymagania szczelności i przepływu. Razem tworzą system zgodny z WT 2021, minimalizujący straty energetyczne w budynku pasywnym lub energooszczędnym.

Dowiedz się więcej: Rekuperacja w posadzce

Zalety kanałów rekuperacyjnych obok rur grzewczych w posadzce

Największy plus to dyskretność zero widocznych anemostatów na suficie czy w ścianach, tylko subtelne kratki podłogowe o średnicy 10-15 cm. Powietrze nawiewane rozchodzi się równomiernie po podłodze, unosząc się powoli i mieszając z ciepłem z rur grzewczych, co daje komfort termiczny bez kurzu wirującego wysoko. W tradycyjnych systemach sufitowych powietrze opada gwałtownie, tworząc przeciągi i osiadający brud na meblach. Tutaj kanały w posadzce zapewniają laminarny przepływ, poprawiając jakość powietrza wewnętrznego i redukując alergeny.

Estetyka wnętrz zyskuje podwójnie, bo brak zabudów podwieszanych oszczędza 10-20 cm wysokości pomieszczeń, co w małych mieszkaniach robi różnicę. Ogrzewanie podłogowe i rekuperacja dzielą izolację akustyczną pod posadzką, tłumiąc hałas centrali wentylacyjnej do 25-30 dB. Mieszkańcy czują ulgę, bo nie muszą patrzeć na "wisielce" wentylacyjne, a podłoga wygląda jak zwykła, z panelami czy płytkami. Synergia systemów pozwala na sezonowe chłodzenie latem rekuperacja chłodzi nawiew, wspomagając podłogówkę.

Wykorzystanie przestrzeni to kolejny atut: jedna warstwa posadzki załatwia dwie funkcje, oszczędzając na materiałach i robociźnie. Kanały rekuperacyjne z tworzywa PE lub PCV są lekkie i elastyczne, łatwe do ułożenia obok sztywnych rur miedzianych czy PEX. W efekcie budynek zyskuje wyższą efektywność energetyczną, bo ciepłe powietrze nie ucieka w górę, jak w systemach sufitowych. To rozwiązanie szczególnie sprawdza się w domach z wysokimi stropami lub otwartymi przestrzeniami.

Jak uniknąć podgrzewania powietrza w kanałach rekuperacji podłogowej

Podgrzewanie świeżego powietrza w kanałach to główna zmora rury grzewcze emitują ciepło promieniowaniem, które może podnieść temperaturę nawiewu o 5-10°C, psując odzysk rekuperatora. Rozwiązaniem jest minimalna odległość 5-10 cm między kanałami a rurami, z folią izolacyjną lub otuliną z pianki PE o grubości 10 mm. Izolacja ta blokuje transfer ciepła, utrzymując powietrze nawiewane blisko temperatury zewnętrznej po odzyskaniu. W praktyce projektanci symulują to w programach CFD, sprawdzając przepływ i temperaturę.

Kluczowe materiały izolacyjne

• Pianka polietylenowa (PE) niska przewodność cieplna λ=0,035 W/mK, elastyczna do wcięć.
• Folia aluminiowa z bąbelkami powietrza odbija promieniowanie, tania i cienka.
• Płyty styropianowe EPS 100 pod kanałami stabilizują pozycję i izolują od wylewki.
• Otulina kauczulowa na rurach grzewczych zapobiega kondensacji wilgoci w kanałach.

Projekt musi uwzględniać kierunek przepływu: nawiew blisko zewnętrznych ścian, wywiew w kuchni i łazience, by uniknąć cyrkulacji zapachów. Temperatura wody w podłogówce nie przekracza 35°C, co minimalizuje ryzyko, ale w pompach ciepła z buforem kontrolery utrzymują deltę na poziomie 2-3°C. Regularne czyszczenie kratki filtrów w centrali zapobiega zatorom, które mogłyby nasilać nagrzewanie. Z doświadczeń instalatorów wynika, że dobra izolacja eliminuje problem w 95% przypadków.

Monitorowanie to podstawa sensory temperatury w kanałach podłogowych łączą się z BMS, wyłączając ogrzewanie przy zbyt wysokim nawiewie. Wilgotność powietrza z rekuperacji spada poniżej 50%, co zapobiega pleśni w izolacji. W nowych realizacjach stosuje się kanały z podwójną ścianką, gdzie wewnętrzna jest izolowana fabrycznie.

Montaż rekuperacji w posadzce z ogrzewaniem bez kucia

W nowych budynkach montaż idzie gładko na etapie wylewki najpierw izolacja XPS 3-5 cm, potem maty grzewcze, dystansowniki i kanały rekuperacji mocowane na klipsach. Bez kucia wystarczy podnieść poziom podłogi o 8-12 cm, co maskuje się cokołami. W remontach kluczowe jest frezowanie istniejącej posadzki na głębokość 5 cm i wklejanie płaskich kanałów w rowkach, bez burzenia ścian. Roboty trwają 2-3 dni na 100 m², z suszeniem wylewki podłogowej anhydrytowej w 48h.

Kroki montażu krok po kroku

• Poziomowanie podłoża i hydroizolacja membraną.
• Układanie rur grzewczych w pętle o rozstawie 15-20 cm.
• Równoległe mocowanie kanałów wentylacyjnych z spadkiem 1% do centrali.
• Test szczelności pod ciśnieniem 2000 Pa przed zalaniem betonem.
• Wylewka samopoziomująca z włóknami zbrojeniowymi.

W istniejących domach unika się kucia, stosując podkłady podłogowe z gotowymi kanałami prefabrykowanymi panele zintegrowane wkłada się pod panele laminowane. To oszczędza 70% czasu i kurzu. Specjaliści zalecają anemometry do kalibracji przepływu po montażu. Posadzka anhydrytowa przewodzi ciepło lepiej niż cementowa, przyspieszając rozruch systemu.

Bezpieczeństwo zapewniają atesty materiałów kanały z PCV klasy B1 niepalne, rury PERT z tlenkowaniem. Po 7 dniach od wylewki układa się wykończenie, gotowe do użytku.

Oszczędności energetyczne rekuperacji i ogrzewania w jednej posadzce

Połączenie systemów daje odzysk ciepła na poziomie 85-95%, redukując zużycie energii na wentylację o 60% w porównaniu do grawitacji. Ogrzewanie podłogowe z rekuperacją obniża rachunki o 20-30%, bo ciepłe powietrze krąży nisko, minimalizując straty konwekcyjne. W budynku energooszczędnym roczna oszczędność to 1500-2500 zł na 150 m², wg symulacji w Audytor OZC.

Synergia z pompą ciepła podnosi COP do 4,5, bo rekuperacja wstępnego ogrzania nawiewu zmniejsza obciążenie grzewcze. Latem chłodzenie pasywne z gruntownikami daje 5-7°C chłodu bez klimy. Długoterminowo inwestycja zwraca się w 5-7 lat przy dotacjach z "Czystego Powietrza".

Koszty początkowe wyższe o 20% niż osobne systemy, ale eksploatacja tańsza dzięki automatyce sterującej priorytetami wentylacja zawsze na pierwszym miejscu.

Projektowanie posadzki z rekuperacją i ogrzewaniem podłogowym

Projekt zaczyna się od obliczenia zapotrzebowania: 30-50 m³/h powietrza na osobę wg PN-83/B-03430, plus moc grzewcza 50-80 W/m². Oprogramowanie typu DesignBuilder symuluje rozkład temperatur i przepływu. Kanały projektuje się z prędkością 2-3 m/s, by uniknąć hałasu. Grubość wylewki dobiera się do 65 mm nad rurami, z posadzką całkowitą 10-12 cm.

Wymagania prawne z Rozporządzenia MTiGM w sprawie warunków technicznych obligują do wentylacji mechanicznej w domach bezokiennych. Integracja musi spełniać normę PN-EN 15251 dla komfortu PMV. Architekci uwzględniają strefy: nawiew w pokojach dziennych, wywiew w mokrych.

Parametry projektowe

Specyfikę budynku dyktuje: w domach drewnianych kanały w stropie, w murowanych pełna posadzka. Więcej o podłogach dowiesz się na .

Przykłady realizacji rekuperacji w posadzce z ogrzewaniem podłogowym

W domu pod Gdańskiem, 140 m², kanały rekuperacyjne o dł. 80 m biegnęły obok pętli 500 m rur PEX w posadzce 9 cm. Mieszkańcy notują 18% niższe rachunki za prąd z gruntową pompą ciepła. "Powietrze zawsze świeże, bez przeciągów, a podłoga grzeje równo" mówi właściciel po roku użytkowania.

W Olsztynie remont 80 m² bez kucia: podkład zintegrowany z kanałami 40x60 mm, ogrzewanie elektryczne. Oszczędność miejsca pod meblami, temperatura nawiewu stabilna 18°C mimo 30°C podłogówki. Testy szczelności potwierdziły brak strat.

W nowoczesnej willi na Pomorzu 200 m², rekuperacja z chłodzeniem: kanały izolowane otuliną, synergia dała COP 4,8. "Nie żałujemy komfort na lata bez widocznych instalacji" relacjonuje inwestor. Realizacje pokazują, że system działa bezawaryjnie po 3 latach.

Pytania i odpowiedzi: Rekuperacja w posadzce a ogrzewanie podłogowe

• Czy rekuperację w posadzce da się połączyć z ogrzewaniem podłogowym?

  Tak, da się to zrobić bez problemu i to jest nawet super duet. Wyobraź sobie: kanały wentylacyjne rekuperacji idą obok rurek grzewczych w tej samej warstwie posadzki. Maksymalizujesz przestrzeń, zero ingerencji w sufit czy poddasze, a całość działa jak dobrze naoliwiona maszyna.

• Czy ciepło z ogrzewania podłogowego nie zepsuje nawiewu powietrza z rekuperacji?

  Spokojnie, nie zepsuje wręcz przeciwnie, to synergia. Ciepłe powietrze z podłogi naturalnie unosi się, mieszając się ze świeżym nawiewem. Kanały rekuperacji są izolowane termicznie, więc powietrze zostaje czyste, bez przegrzewania, i rozchodzi się równomiernie po domu. Plus dla zdrowia: mniej kurzu i lepsza wilgotność.

• Jak montować rekuperację w posadzce z ogrzewaniem podłogowym bez kucia?

  Montaż to pestka na etapie wylewki: układamy rurki grzewcze i kanały wentylacyjne równolegle w izolacji, potem zalewamy betonem. Bez kucia ścian, sufitów czy poddasza. Idealne do nowych budów lub remontów, gdzie posadzka jest otwarta oszczędzasz czas i kasę.

• Jakie oszczędności daje połączenie rekuperacji z ogrzewaniem podłogowym?

  Oszczędzasz solidnie, nawet 30-50% na rachunkach za ogrzewanie i wentylację. Rekuperacja odzyskuje ciepło z powietrza wywiewnego, podłogówka grzeje efektywniej dzięki równomiernemu nawiewowi świeżego powietrza. Jedna inwestycja podwójna korzyść, bez dublowania rur i kosztów.

• Czy takie rozwiązanie jest estetyczne i dyskretne?

  Jak najbardziej wszystko chowa się w posadzce, na wierzchu tylko dyskretne, eleganckie kratki nawiewne i wywiewne. Zapomnij o rurach na suficie czy brzydkich wisielcach. Pasuje do każdego nowoczesnego domu, zero kompromisów w designie.
